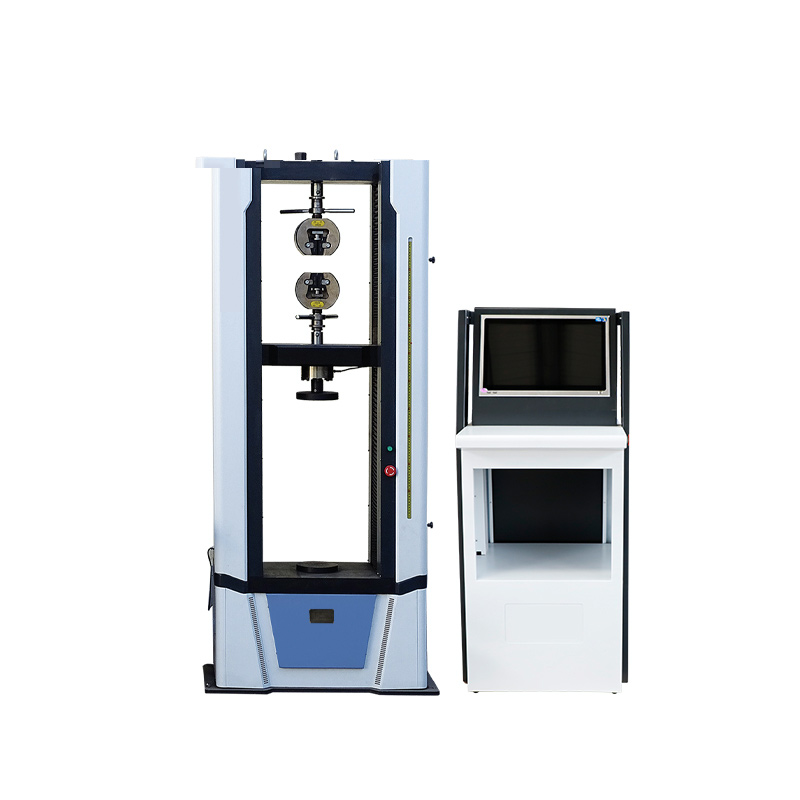

本公司生产的微机控制电子式万能试验机系列（门式结构），该试验机主要适用于金属、非金属材料的拉伸、压缩、弯曲、剪切、剥离、撕裂等试验。

本机采用四立柱框架，精密滚珠丝杠传动并承力，中横梁上安装有高精度负荷传感器，其上下端分别连接十字头，并用插销固定楔形自锁式夹具或其它的夹具，传动系统采用伺服驱动器和伺服电机，减速机、同步齿形带，带动滚珠丝杠转动，实现加载，测控系统采用全数字伺服系统对传感器的数据采集和伺服电机的自动控制，实现了数据采集和控制过程的全数字化调整。在试验中，检测材料的zui大承载拉力、抗拉强度、伸长变形、延伸率等技术指标在试验结束后，由主控制器根据试验开始时设置的试验参数条件自动计算，同时显示相应的试验结果，各检测参数在试验结束后既可查询显示，也可打印。


二、产品特点

1.可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式；

2.试验空间内加装传感器及夹具，用于小负荷拉伸、压缩、弯曲、剪切、剥离、撕裂等试验

3.带有遥控盒，可实现横梁的快/慢升降调整，操作灵活、随意切换；

4.具有试验结束后返回初始位置的功能，智能、高效、快捷；

5.具有任意工作位置的限位保护功能及过载、过流保护功能，可靠、安全；





三、适用标准

GB/T 2611 试验机通用技术要求

GB/T18242《弹性体改性沥青防水卷材》

GB/T328《建筑防水卷材试验方法》

GB 18173.1《高分子防水材料 第1部分：片材》

AQ/T 1089-2020 煤矿加固煤岩体用高分子材料

JGJ/T70《建筑砂浆基本性能试验方法》

NYT671《混凝土普通砖和装饰砖》

GB15831《钢管脚手架扣件规范》

GB/T 1447《纤维增强塑料拉伸性能试验方法》

GB/T 1448玻璃纤维增强塑料压缩性能试验方法》

四、主要技术指标

1、zui大试验力：300kN

2、位移分辨率：0.0002mm

3、横梁位移精度：±0.5%

4、变形测量精度：±0.5%

5、试验力测量范围：1%—100%FS全程不分档

6、环境条件范围：10℃-35℃范围内，相对湿度不大于 80%

7、试验力零点相对误差：≤±0.5%

8、横梁移动速度范围：0.005-300mm/min

9、横梁移动速度精度：±0.5%

10、速度负荷容量：500mm/min以下1/4zui大负荷

11、力控速率调节范围：0.005～5%FS/s；

12、变形速率调节范围： 0.005～5%FS/s；

13、位移速率调节范围： 0.005～500mm/min；

14、位移速率控制精度：为设定值的±0.2%以内；

15、横梁移动zui大距离：1200mm

16、有效拉伸试验空间：800mm

17、有效试验宽度：600mm

18、有效压缩空间：1200mm

19、加载方式：位移、应力、应变三闭环控制

20、恒位移、恒应力、恒应变控制范围：0.5～100%FS

21、电源电压（必须有可靠的接地措施）：～220V±10%  50Hz

22、电机功率：1500W

23、机器重量≈1500kg



五、产品介绍

1.主机：

门式框架结构，喷塑机壳，外观整洁雅致；

丝杠仅承受拉力,有效延长寿命及刚性稳定性；

原装滚珠丝杠副加载方式,双螺母背紧消间隙,确保系统高刚性及高动态性能.

2.交流伺服调速加载系统

采用全数字交流伺服电机及驱动器，具有驱动刚性高,加、减速响应快,可靠性高,传动调整环节少的特点；

交流伺服电机具有高达50000倍调速比,从而使横梁升降速度在0.005-300mm/min内无级可调.具有完善的过流过压保护功能.内嵌加减速运行模式,切换平滑稳定。

3.全硬件内置控制系统：全数字嵌入式电气技术；吸收国际先进试验机控制技术,完全实现了等速位移控制、等速试验力控制、等速应变控制等三闭环控制，控制性能优良，全数字硬件实现方式，抗干扰能力强，稳定性好。

4.软件简介

软件界面友好、使用方便、功能强大；

试验时，可同时显示多个曲线，可以设定需要显示的坐标，例如：载荷－时间，载荷－位移，应力－应变等多种曲线，坐标满度自动调节；

可以重新读取已经完成的试验，可以对试验曲线进行放大、缩小、平移，可以选择显示并标注特征位置。可以事后修改试验参数，可以强制指定特征点位置，并且重新计算修改后的结果，也可以还原；

很好支持用户自定义Excel报告，每个试验可以支持多个用户自定义报告，支持把试验分析的曲线输出到用户自定义报告中；

可以方便添加新的试验标准库，可以在现有的标准上方便添加试验，可以针对每个试验设置不同的输入、输出项目，也可针对每个试验设置不同的报告格式，以及多个自定义报告；

可以在现有试验的基础上设定试验加载的流程，试验步骤设置灵活方便，通俗易懂。
